Welke soorten kogellagers zijn er?
Kogellagers zijn slechts een deel van ons ruime assortiment aan lagers, maar wel het grootste deel. En juist omdat kogellagers ingezet worden voor zoveel verschillende toepassingen, zijn er heel veel verschillende soorten kogellagers te verkrijgen. Daarom leek het ons nuttig om met je door te nemen welke soorten kogellagers er zijn en wanneer je welk type precies gebruikt.

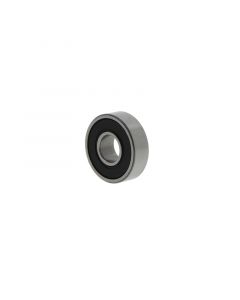

Groefkogellagers: de meest gebruikte lagers
Van alle zijn eenrijige de meest gebruikte. Bij deze hebben de binnenring en de buitenring aan de kant waar de kogels lopen een groef die net iets groter is dan de radius van de kogels. Hier lopen de kogels doorheen, waardoor ze naast de radiale belasting waar kogellagers in de eerste plaats voor ontworpen zijn ook enige axiale belasting kunnen verwerken. Desondanks gebruik je groefkogellagers in de eerste plaats voor radiale krachten, omdat de maximale axiale belasting maar zo’n 20 tot 25 procent is van wat de lagers radiaal kunnen verwerken.
Groefkogellagers vind je in bijna elke machine en vrijwel ieder apparaat. Van kleine huishoudelijke apparaten en fietsen tot computers, auto’s en grote industriële machines: als er roterende onderdelen in zitten, zijn er wel groefkogellagers in te vinden. Deze types zijn dan ook in een breed scala aan uitvoeringen verkrijgbaar. De kleinste groefkogellagers in ons assortiment zijn . Deze hebben een binnendiameter van slechts 2 mm. Met een binnendiameter van 480 mm zijn onze de grootste. De meest gebruikte types zijn , , , , en .
Zelfinstellende kogellagers met twee rijen kogels
hebben twee rijen kogels tussen hun binnenring en hun buitenring. Hierdoor kunnen de lagers zwaarder belast worden dan groefkogellagers, maar misschien nog wel belangrijker: ze kunnen gebruikt worden bij scheefstellingen tot 4°. Tweerijige kogellagers worden daarom vooral gebruikt als er uitlijnfouten kunnen ontstaan als gevolg van een verkeerde montage of doorgebogen assen. Verder treedt bij het gebruik van zelfinstellende kogellagers zeer weinig wrijving op. Sterker nog: dit type lagers genereert de minste wrijving van alle soorten wentellagers. Ze zijn daarom uitstekend te gebruiken bij hoge tot zeer hoge rotatiesnelheden.
De oprichting van , tegenwoordig de grootste producent op het gebied van lagers en bijbehorende accessoires, begon met de uitvinding van het zelfinstellende kogellager. Begin twintigste eeuw waren verkeerd uitgelijnde assen aan de orde van de dag, waardoor producties regelmatig noodgedwongen stilstonden. Zelfinstellende kogellagers hebben een bolvormige loopbaan in de buitenring die door beide rijen kogels gedeeld wordt. Als gevolg hiervan kan de binnenring zichzelf uitlijnen ten opzichte van de buitenring. Deze uitvinding leidde vrijwel meteen tot minder onderbrekingen van productieprocessen en maakte SKF geleidelijk tot de multinational die het vandaag de dag is.
Hoekcontactlagers voor gecombineerde belastingen
Zoals gezegd kunnen groefkogellagers enigszins axiaal belast worden. Wanneer de axiale en de radiale krachten die optreden echter ongeveer gelijk zijn, is het verstandiger om te kiezen voor een lager dat geschikt is voor gecombineerde belastingen. Een is zo’n soort lager. Hoekcontactlagers hebben loopbanen die ten opzichte van elkaar verschoven zijn, met als gevolg een contacthoek die meestal tussen de 15° en de 25° bedraagt. Het maximale axiale draagvermogen van het lager neemt toe naarmate die contacthoek groter wordt. Vanwege deze constructie is het mogelijk om met slechts één rij kogels flink wat axiale belasting op te nemen.
Iets om rekening mee te houden is dat een enkel hoekcontactlager axiale krachten in slechts één richting op kan nemen. Als je er twee gespiegeld aan elkaar op de as monteert, kunnen echter axiale krachten in beide richtingen opgenomen worden. De meest gangbare montage is met de achterkanten tegen elkaar. Zo kunnen de lagers een hogere belasting aan, omdat de afstand tussen het belastingpunt en het midden van het lager groter is. Je kunt de lagers ook met de voorkanten naar elkaar toe monteren. Dan is de draagcapaciteit lager, maar kan de constructie als geheel beter met uitlijnfouten omgaan.
In plaats van twee losse hoekcontactlagers kun je ook kiezen voor een . Dit zijn eenrijige hoekcontactlagers met loopbanen die speciaal ontwikkeld zijn om axiale krachten in beide richtingen op te nemen. Het grootste voordeel hiervan is dat vierpuntslagers minder ruimte in beslag nemen dan twee losse hoekcontactlagers.
Looprollen voor zeer hoge belastingen

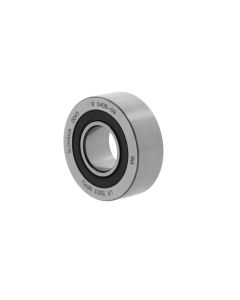

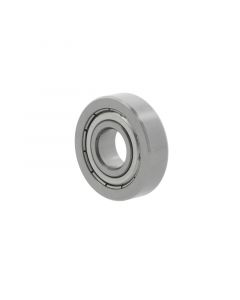

Binnen de kogellagers vormen een bijzondere groep. Ze hebben buitenringen die veel dikker zijn dan gewoonlijk bij kogellagers, waardoor ze zwaarder radiaal te belasten zijn dan groefkogellagers en beter om kunnen gaan met schokbelastingen. Bovendien kunnen looprollen axiale krachten in beide richtingen verwerken. Wat misschien nog wel het meest bijzonder is aan looprollen is dat zelfs de eenrijige exemplaren zelfinstellend zijn. Eenrijige looprollen hebben normaal gesproken een loopvlak dat bolvormig is, terwijl tweerijige looprollen cilindrische loopvlakken hebben. Tweerijige looprollen kunnen zwaarder worden belast, maar eenrijige exemplaren zijn geschikter voor gebruik bij scheefstellingen en kantspanningen.
Welk type kogellager ook het meest geschikt is voor het apparaat of de machine waar jij ze voor nodig hebt: je gaat bij Twenty4Bearings ongetwijfeld een passende oplossing vinden. We houden er een zeer ruim assortiment op na met lagers van de beste merken, zoals SKF, , , , en . De kogellagers die het meest gebruikt worden houden we standaard op voorraad, zodat we ze snel kunnen versturen nadat je bestelling is afgerond. Naast kogellagers vind je bij ons ook een uitgebreid aanbod aan andere soorten , zoals , en .
