Wentellagers
Wentellagers zijn lagers die ontworpen zijn om de wrijving tussen twee onderdelen van machines of apparaten zo laag mogelijk te houden. Het overdragen van krachten tussen een stilstaand onderdeel en een bewegend onderdeel is daar een belangrijk aspect van. Van welke richting die krachten komen bepaalt welk wentellager de beste optie is voor een bepaalde toepassing. Wentellagers zijn grofweg onder te verdelen in drie categorieën: kogellagers, rollagers en taatslagers.
Kogellagers: de meest gebruikte wentellagers
Kogellagers zijn wentellagers die primair ontworpen zijn om radiale krachten te verwerken. Dat zijn krachten die haaks op de as staan. In hun meest eenvoudige vorm bestaan uit een binnenring en een buitenring met een rij kogels in een kooi ertussen. Tegenwoordig zijn de meest gangbare kogellagers zijn echter groefkogellagers. Sterker nog: eenrijige zijn de meest gebruikte wentellagers ter wereld. Deze kunnen voor hun formaat flinke radiale krachten verwerken, maar ook enige axiale krachten, omdat hun kogels aan beide zijden door een groef lopen die net iets groter is dan de radius van de kogels.
Eenrijige groefkogellagers zijn niet de enige kogellagers die er zijn. hebben twee rijen kogels tussen de ringen, waardoor het lager zichzelf kan instellen ten opzichte van de binnenring die op de as gemonteerd is. Zo kunnen deze wentellagers waar nodig uitlijnfouten of asdoorbuigingen corrigeren of tegengaan. zijn de ideale kogellagers voor een toepassingen waarbij tegelijk radiale en axiale krachten optreden. Andere soorten kogellagers zijn , die vrij dikke buitenringen hebben, afgedichte met een convexe buitendiameter en voor extra axiale belastingen.
Veel kogellagers zijn verkrijgbaar met één of twee afdichtingsringen. Deze beschermen de kogels in het lager tegen slijtage die kan optreden als er stof of ander vuil tussen komt. Een afdichtingsring kan van rubber of van staal zijn.
Rollagers: wentellagers met cilindervormige rollende elementen

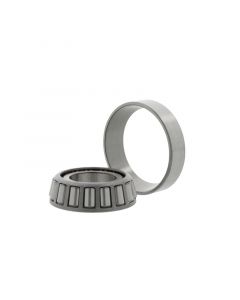

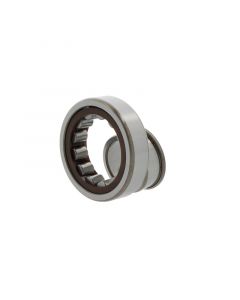

We hebben het over als de rollende elementen in het wentellager niet kogelvormig zijn, maar juist cilindervormig. Rollagers worden meestal gebruikt bij een wisselende belasting of bij toepassingen waarbij de belasting gecombineerd radiaal en axiaal is, al worden in de eerste plaats voor situaties gebruikt waar uitsluitend hoge radiale belasting optreedt. Treden er zowel radiaal als axiaal flinke krachten op? Dan is een aan te raden. Bij deze lagers staan de rollende elementen schuin in het lager. Hoe groter de contacthoek, des te hoger is het axiale draagvermogen van de lagers.
Ook bij zijn de rollende elementen kegelvormig. Ze hebben ook nog eens een heel kleine diameter. Dat heeft als voordeel dat de metalen onderdelen van naaldlagers zeer klein zijn, waardoor deze wentellagers over het algemeen zeer weinig montageruimte nodig hebben. Daar staat wel tegenover dat naaldlagers uitsluitend radiale krachten kunnen opnemen en over het algemeen niet heel geschikt zijn om bij hoge snelheden te gebruiken. Wel is het radiale draagvermogen van een naaldlager zeer hoog. Als de machine waarvoor je de lagers wilt gebruiken een gehard stalen as hebben, kun je een naaldlager ook zonder binnenring monteren.
Taatslagers: wentellagers voor axiale belastingen

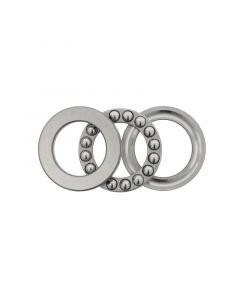

Taatslagers zijn in veel opzichten het tegenovergestelde van kogellagers. Deze wentellagers zijn namelijk in de eerste plaats ontworpen om zoveel mogelijk axiale krachten op te nemen. Dat zijn dus krachten in de lengterichting van de as. Daarom staan ook wel bekend als axiaallagers. Normaal gesproken monteer je een taatslager op het uiteinde van een as. De rollende elementen in taatslagers kunnen zowel kogelvormig zijn als cilindervormig. Waar de ringen van kogellagers en rollagers verschillende maten hebben, zijn ze bij taatslagers meestal even groot. De rollende elementen liggen haaks op hoe je ze bij andere wentellagers zou verwachten.

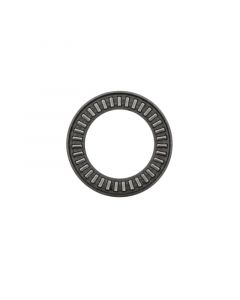

De meeste soorten wentellagers die als kogellager of als rollager verkrijgbaar zijn, zijn ook als taatslagervariant te verkrijgen. gebruik je bij hoge snelheden en flinke radiale belastingen, kunnen daarnaast een redelijke axiale belasting opnemen, naaldtaatslagers zijn geschikt voor gebruik bij zeer hoge toerentallen en kun je bij een hoek van 60° gebruiken. Verder zijn er voor het opnemen van relatief hoge tot zeer hoge belastingen.
Wentellagers online kopen
Ben je op zoek naar wentellagers? Bij Twenty4Bearings vind je alle soorten wentellagers van fabrikanten die bekendstaan om hun topkwaliteit, zoals , , , , , , en . De wentellagers die het meest gebruikt worden hebben we standaard op voorraad en kunnen we daarom zeer snel leveren. Wentellagers die we vanuit eigen voorraad kunnen versturen worden meestal dezelfde dag nog verzonden als we je bestelling op werkdagen voor 19:00 uur binnen hebben.
