Miniatuurlagers
Miniatuurlagers zijn kogellagers met een binnendiameter van minder dan 10 millimeter. Ook de buitendiameter en de breedte van deze kogellagers zijn in de regel beperkt. Het zijn daarmee lagers die weinig ruimte in beslag nemen en dus ook in kleine apparaten gebruikt kunnen worden. Miniatuurlagers zijn onder meer terug te vinden in fietsen, printers, huishoudelijke apparaten, medische hulpmiddelen en rolschaatsen.
Wat is een miniatuurlager?
Net als een groter is een miniatuurlager bedoeld om een rotatie met een minimum aan wrijving te laten verlopen. Dit doen ze door middel van de kogels die zich tussen de binnenring en de buitenring bevinden. Doordat deze kogels afzonderlijk kunnen draaien, is er sprake van veel minder wrijving dan wanneer de binnenring en de buitenring direct over elkaar heen zouden moeten bewegen. In vrijwel alle gevallen worden de kogels in deze kleine kogellagers van elkaar gescheiden door een kooi. Zo is gegarandeerd dat ze goed blijven lopen en de kogels niet met elkaar in contact komen.
Alle miniatuurlagers in ons assortiment zijn eenrijige . Dit zijn de meest gebruikte kogellagers in de hedendaagse industrie. Ze zijn in de eerste plaats ontworpen om zoveel mogelijk radiale belasting te verwerken. Dit zijn krachten die haaks op de as optreden. Ze kunnen door de groeven waar de kogels aan de binnenkanten van de ringen doorheen lopen ook enige axiale krachten aan. Dit zijn krachten die in de lengterichting van de as optreden. Houd er wel rekening mee dat ze aanzienlijk minder axiale belasting kunnen opnemen: hoogstens 20 tot 25 procent van de maximale radiale belasting, afhankelijk van merk en type.
Waar worden miniatuurlagers voor gebruikt?
De meeste beginnen met die een binnendiameter van 10 millimeter hebben en dus ook geschikt zijn voor een as met een diameter van 10 millimeter. Er zijn echter ook assen die kleiner in doorsnede zijn. Om daar soepele, wrijvingsarme rotaties mee te realiseren, heb je kogellagers nodig die perfect op de as passen. Daarvoor zijn miniatuurlagers de oplossing. De allerkleinste miniatuurlagers die we hebben, zijn met een binnendiameter van slechts 2 millimeter. Een ander groot voordeel van deze lagers is dat de ringen en de kogels eveneens zeer klein zijn. Ze kunnen dus ook in kleine apparaten worden gemonteerd.
Sommige apparaten en hulpmiddelen kunnen functioneren doordat er miniatuurlagers op de markt zijn. Zo behoren tot de meest gebruikte kogellagers in ons assortiment. Dat zijn bijvoorbeeld de gangbare lagers in rolschaatsen, skateboards en inlineskates. Ook voor bepaalde medische hulpmiddelen, zoals rollators, zijn deze lagers onmisbaar. Miniatuurlagers zijn zeer breed in te zetten. Zo worden ze veel gebruikt in kleine huishoudelijke apparaten, kleine elektromotoren, printers, computers en fietsen. Al deze apparaten kunnen dankzij miniatuurlagers soepel en met zo min mogelijk wrijving en geluid blijven draaien.
Herken miniatuurlagers aan hun serienummers
Eenrijige groefkogellagers herken je aan een serienummer dat met een 6 begint. Dat is voor miniatuurlagers niet anders, maar omdat hun afmetingen niet binnen de maatvoering van de standaard lagerseries vallen, zijn hun serienummers anders opgebouwd dan bij kogellagers in grotere formaten. In plaats van vier of vijf cijfers bestaat het serienummer van een miniatuurlager uit slechts drie cijfers. De eerste daarvan hebben we al toegelicht: het begincijfer 6 is de universele aanduiding van een eenrijig groefkogellager, ongeacht het merk van het lager en het land waar het geproduceerd is.

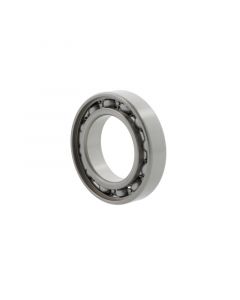

Van de overige cijfers is het laatste het eenvoudigst: dat is de binnendiameter van het lager in millimeters. 608 lagers hebben dus een binnendiameter van slechts 8 millimeter. Het cijfer ertussen zegt wat over het formaat van de binnenringen en dus over de buitendiameter en de breedte van het lager. Over het algemeen is het zo dat die toenemen naarmate het tweede cijfer hoger wordt, maar daar is een uitzondering op: 7 tot en met 9 geeft juist aan dat de metalen onderdelen van het lager kleiner zijn dan normaal.
Miniatuurlagers met of zonder afdichting?

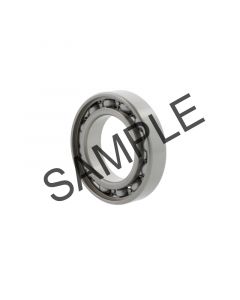

Naast het formaat van het lager is het ook belangrijk om voor aanschaf te weten of je een miniatuurlager met of zonder afdichting nodig hebt. Open kogellagers kunnen over het algemeen de hoogste toerentallen aan, maar ze zijn niet geschikt voor iedere omgeving. Als er vuil en stof tussen de kogels terechtkomen, kan dat er namelijk voor zorgen dat de kogels veel sneller slijten, omdat het metaal steeds langs het vuil beweegt. Open kogellagers zijn dus echt alleen geschikt voor hygiënische ruimtes of omgevingen die snel en gemakkelijk schoon te maken zijn.

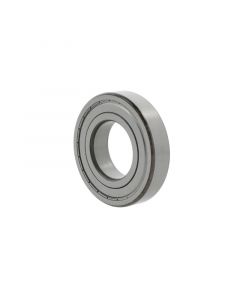

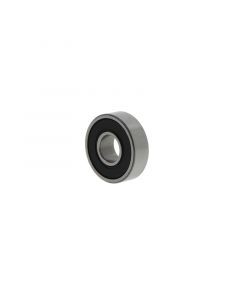

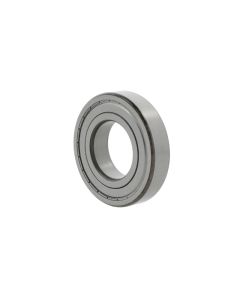

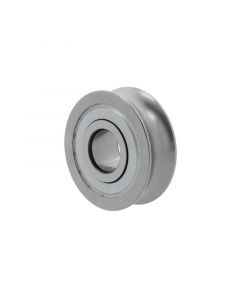

De afdichting in een lager kan gemaakt zijn van staal of van rubber. Stalen afdichtingen maken geen contact met de binnenring en hebben daarom relatief weinig invloed op de maximale rotatiesnelheden die de lagers aankunnen. Lagers met deze afdichtingen zijn te herkennen aan het achtervoegsel Z voor een afdichting aan één kant en ZZ of 2Z voor beide zijden. Rubberen afdichtingen sluiten beter af, maar omdat ze een slepende afdichting vormen, kunnen ze minder snel roteren. Deze zijn te herkennen aan het achtervoegsel RS voor één kant en 2RS of DDU voor afdichtingen aan beide zijden.
