Soorten lagers
Er zijn verschillende soorten lagers die op uiteenlopende manieren in producties toegepast kunnen worden. Zonder het gebruik van al deze soorten lagers zouden veel bewegende constructies tegenwoordig niet gerealiseerd kunnen worden. Daarnaast draagt een goed lager eraan bij dat er minder slijtage optreedt, hogere snelheden gehaald worden en het gehele proces efficiënter verloopt.
Welke soorten lagers zijn er?
Als mensen het over lagers hebben, gaat het vaak om kogellagers of rollagers. Dat zijn dan ook de meest gebruikte lagers. Er zijn echter nog veel meer soorten lagers, die allemaal bedoeld zijn om de wrijving tussen bewegende delen van een constructie te verlagen. Zo kunnen die onderdelen soepeler bewegen. Grofweg kunnen lagers onderverdeeld worden in wentellagers, die roterende bewegingen verwerken, en lineaire lagers voor rechte bewegingen. De meest gebruikte lagers zijn:
- Kogellagers: Kogellagers zijn de meest gebruikte lagers, en eenrijige groefkogellagers in het bijzonder. Een kogellager bestaat uit een binnenring, een buitenring en een kooi met kogels die het mogelijk maken dat de ringen over elkaar rollen. Kogellagers nemen primair radiale krachten op, maar sommige types kunnen ook axiale krachten verwerken.

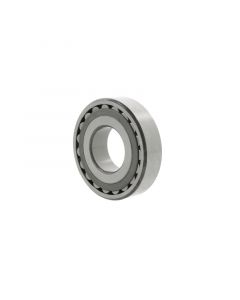

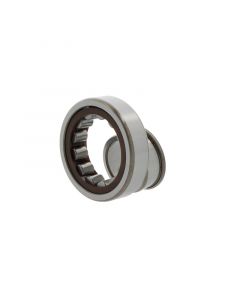

- Rollagers: Rollagers hebben een constructie die vergelijkbaar is met die van kogellagers, maar dan met cilindervormige rollende elementen in plaats van kogels. Die kunnen recht in het lager staan, maar ook schuin, zoals bij kegellagers. Hoe groter de contacthoek van de rollende elementen is, des te hoger zijn de axiale krachten die het lager kan opnemen.

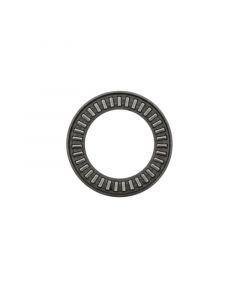

- Taatslagers: Taatslagers zijn ontworpen om zoveel mogelijk axiale krachten op te nemen. Ze worden daarom ook wel axiaallagers genoemd. Een taatslager kan zowel kogels als cilindervormige rollende elementen hebben, die tussen twee ringen van (meestal) hetzelfde formaat liggen. Taatslagers worden vaak aan de uiteinden van assen gemonteerd.

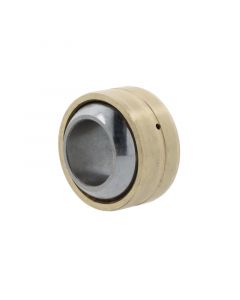

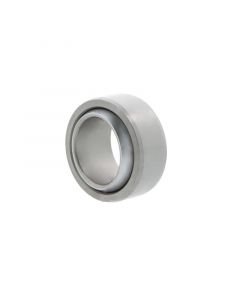

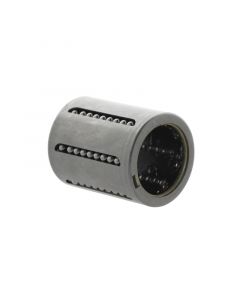

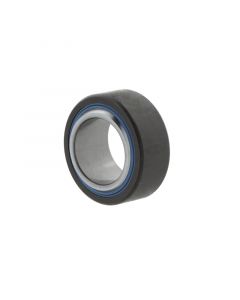

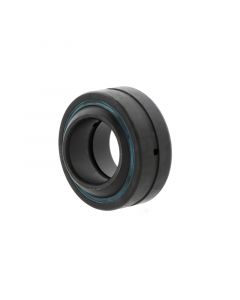

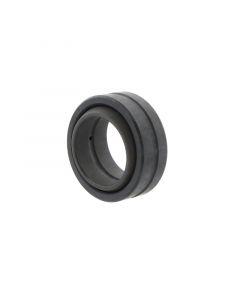

- Lineaire lagers: Lineaire lagers worden gebruikt om een rechte beweging te verwerken. Er kunnen kogels of rollende elementen gebruikt worden om de krachten over te dragen, maar de as kan ook direct door het lager heen glijden, zoals bij gewrichtslagers of glijlagers. In dat geval vermindert slimme plaatsing van smeer de kans op wrijving en slijtage.
Al deze lagers zijn op hun beurt weer onder te verdelen in verschillende soorten lagers. Zo hebben de meeste lagers een enkele rij rollende elementen tussen hun ringen, maar er bestaan ook zelfinstellende kogellagers met twee rijen kogels. Bij deze lagers kan de buitenring zijn positie ten opzichte van de binnenring zelf instellen, wat heel handig is als er een risico bestaat op uitlijnfouten of asdoorbuigingen.
Hoe vind je de juiste lagersoort?
Er zijn verschillende factoren die een rol spelen bij het bepalen wat het juiste soort lager is voor de toepassing die je voor ogen hebt. De belasting die optreedt is heel belangrijk. Voor krachten die loodrecht op de as staan heb je een kogellager of een ander type radiaal lager nodig, voor krachten in de lengterichting van de as zijn axiale lagers een must. Hoekcontactlagers zijn speciaal ontworpen voor gecombineerde belastingen. Verder moet het lager natuurlijk goed op de as passen. Normaal gesproken kies je daarom voor een as waarvan de binnendiameter gelijk is aan de diameter van de as.
Het serienummer van een kogellager kan ook heel behulpzaam zijn bij het uitzoeken van het juiste soort lager. Met name de laatste twee cijfers, want die geven de diameter van de boring in het lager in millimeters gedeeld door vijf aan. Een 6204 lager heeft bijvoorbeeld een binnendiameter van 20 millimeter. Uitzonderingen hierop zijn serienummers die eindigen op 00 (10 millimeter), 01 (12 millimeter), 02 (15 millimeter) en 03 (17 millimeter). Het eerste cijfer bij een viercijferig serienummer of de eerste twee bij een vijfcijferig serienummer geven het type lager aan, de overige twee cijfers zijn de maatseries voor de breedte en de buitendiameter.
Daarnaast zijn er lagers waarvan het serienummer uit slechts drie cijfers bestaat, zoals de zeer veel gebruikte 608 lagers. Dit zijn en dat zijn bijna altijd groefkogellagers. Bij zulke lagers is het laatste van de drie cijfers altijd de binnendiameter in millimeters. Miniatuurlagers zijn daarmee geschikt voor zeer kleine assen. Bovendien is er niet veel ruimte nodig om deze lagers in de beoogde constructie te kunnen monteren. Kleinere lagers kunnen normaal gesproken lagere belastingen, maar ook hogere rotatiesnelheden verwerken.
Open lagers of lagers met afdichting?
Lagers zijn verkrijgbaar als open exemplaren, maar er zijn ook veel lagers met een afdichting aan één of beide kanten. Zo’n afdichting dient om stof en ander vuil uit het lager te houden. Vuil kan er namelijk voor zorgen dat de kogels in een kogellager of de rollichamen in een rollager versneld slijten. In een omgeving die niet stofvrij te houden is, is het sterk aan te raden om te kiezen voor een lager met afdichting. Zo gaat het lager namelijk veel langer mee. Bovendien houdt de afdichting het smeer in het lager, wat de levensduur van het onderdeel eveneens verlengt.
Als je kiest voor een lager met afdichting, heb je de keuze uit lagers met afdichtingen van de volgende materialen:
- Stalen afdichting: Een stalen afdichting komt niet in contact met de binnenring, wat slijtage en wrijving tegengaat. Stalen afdichtingen hebben minder effect op de rotatiesnelheid die het lager aankan. Ook kunnen ze bij hogere temperaturen gebruikt worden. Lagers met een stalen afdichting aan één zijde zijn te herkennen aan een Z achter het serienummer, lagers met stalen afdichtingen aan beide kanten aan ZZ of 2Z achter het serienummer.
- Rubberen afdichting: Rubberen afdichtingen hebben ook een stalen afdekplaatje, maar dan is deze bekleed met een laag rubber. De lip van de laag rubber sleept in een groef in de binnenring van het lager. Hierdoor zijn lagers met een rubberen afdichting geschikt voor lagere toerentallen. Ze zijn daarentegen wel geschikter voor vochtige omgevingen. Lagers met een rubberen afdichting aan één zijde zijn te herkennen aan het achtervoegsel RS achter het serienummer, lagers met rubberen afdichtingen aan beide kanten aan 2RS achter het serienummer. Voor NSK lagers met twee rubberen afdichtingen wordt het achtervoegsel DDU gebruikt, voor verbeterde rubberen afdichtingen RSR of RS1.
Wil je het lager gaan toepassen in een stofvrije omgeving die continu hygiënisch te houden is? Dan kan het lonend zijn om voor een open lager te kiezen. Omdat ze geen afdichting hebben die kan gaan slepen, zijn open lagers over het algemeen geschikt voor aanzienlijk hogere rotatiesnelheden. Daarnaast kosten ze in de regel minder dan het equivalent met afdichting, omdat er simpelweg minder materiaal voor nodig is. Wel is het nodig om open lagers regelmatig te smeren om ervoor te zorgen dat de rotaties wrijvingsarm blijven verlopen en het lager lang blijft meegaan.
Lagers in verschillende spelingsklassen
Bij het gebruik van een lager is zo min mogelijk speling gewenst. Toch kan het afhankelijk van de toepassing nodig zijn dat de lagers enige speling hebben. Zodra de machines gaan bewegen, komen de binnenring en de buitenring onder druk te staan. Bovendien moeten de metalen onderdelen van de lagers in een omgeving met hoge tot zeer hoge temperaturen kunnen uitzetten. Daarom hebben we lagers in verschillende spelingsklassen in het assortiment. Deze klassen zijn conform ISO-normen. Een lager uit de juiste spelingsklasse zal voor betere prestaties zorgen en langer meegaan.
De speling van een lager wordt aangegeven door een C in het serienummer met een cijfer erachter. C0 of CN lagers hebben een normale speling, waardoor deze aanduiding meestal niet vermeld staat in het serienummer. De speling van C3-lagers is 1/100 millimeter groter. Deze lagers worden het meest gebruikt. C2 lagers en C1 lagers hebben een kleinere interne speling dan C0 lagers, terwijl C3 lagers, C4 lagers en C5 lagers juist een grotere speling hebben. Als je het lager wilt toepassen in een omgeving waar de temperaturen extreem hoog zijn, heb je een lager met minimaal een C5-speling nodig.
Verschillende soorten lagers van de beste fabrikanten
Bij Twenty4Bearings kunnen we garanderen dat de lagers die je in onze webshop vindt van de best mogelijke kwaliteit zijn. We werken namelijk uitsluitend samen met de beste merken van binnen en buiten Europa. Een groot deel van ons assortiment bestaat bijvoorbeeld uit SKF lagers. Deze Zweedse fabrikant is een pionier op het gebied van lagertechniek. Het bedrijf is verantwoordelijk voor de ontwikkeling van het zelfinstellende kogellager. Sindsdien heeft SKF het assortiment uitgebreid met alle denkbare soorten lagers en is het bedrijf uitgegroeid tot marktleider. Dagelijks produceert het bedrijf wentellagers van topkwaliteit, waarvan we er meer dan elfduizend in het assortiment hebben.
Ook het Duitse INA is een belangrijke naam in de ontwikkeling van de lagertechniek. Als uitvinder van de naaldkooi heeft INA een onmisbare bijdrage aan de ontwikkeling van het naaldlager geleverd. Begin deze eeuw is INA samengegaan met het eveneens Duitse FAG, waarvan we ook een ruim aanbod aan kwaliteitslagers in de webshop hebben. Het Oostenrijkse NKE is opgericht door ingenieurs van Steyr en in korte tijd uitgegroeid tot een van de grootste spelers op de Europese lagermarkt. En hoewel die van oudsher gedomineerd wordt door Duitse fabrikanten, vind je bij ons ook een ruim aanbod aan hoogwaardige lagers van het Frans-Zwitserse SNR.
Naast veel lagers van Europese merken vind je bij ons ook lagers van Japanse fabrikanten die al meer dan honderd jaar bekendstaan om hun toewijding aan kwaliteit, zoals NTN en NSK lagers. Deze merken hebben al enige tijd kantoren in West-Europa, waarmee we goede contacten onderhouden, zodat we al hun lagers snel kunnen leveren. Daarnaast hebben we in de lagers van Timken zelfs wentellagers van een Amerikaanse fabrikant met een uitstekende reputatie in het assortiment.
Alle soorten lagers online bestellen
Voor Twenty4Bearings heeft de lagerwereld geen geheimen meer. We zijn al tientallen jaren actief als leverancier van alle denkbare soorten lagers. Hierdoor zijn we volledig op de hoogte van alle innovaties en ontwikkelingen in de lagerbranche, maar natuurlijk ook van de wensen van onze klanten. We hebben daardoor een ruim assortiment aan lagers van topfabrikanten kunnen samenstellen. Hierbij kun je denken aan de Zweedse marktleider SKF, andere gewaardeerde Europese merken, zoals FAG, INA, SNR en NKE, of Aziatische kwaliteitsfabrikanten als NSK en NTN.
Alle gangbare lagers van deze en nog veel meer merken kunnen we direct vanuit onze eigen voorraad verzenden. Veel gebruikte lagers kunnen we daardoor razendsnel leveren; als we je bestelling op een werkdag voor 19:00 uur ontvangen, versturen we de lagers dezelfde dag nog. Weet je niet zeker welk soort lager je precies nodig hebt? Neem dan contact op met een van onze deskundige medewerkers via ons contactformulier. Ook kun je ons bellen op (0)24 677 88 11 of een mail naar verkoop@twenty4bearings.nl sturen.
