Welke lagers voor beperkte inbouwruimte?
In het online assortiment van Twenty4Bearings vind je alle denkbare soorten lagers in verschillende afmetingen. Als er niet veel inbouwruimte is, is de keuze echter een stuk beperkter. Gelukkig vind je bij ons ook de juiste lagers voor als er weinig ruimte is om ze te monteren. We nemen met je door welke lagers voor beperkte inbouwruimte de juiste keuze zijn en waar je op moet letten bij het maken van een keuze. Zo weet je zeker dat de lagers die je bestelt de juiste zijn voor de toepassing die jij op het oog hebt.
Naaldlagers vereisen zeer weinig inbouwruimte
Van alle in ons assortiment zijn de die de minste inbouwruimte nodig hebben. Dit komt doordat de cilindrische rollichamen in deze lagers een zeer kleine diameter hebben. Verder is het mogelijk om een naaldlager zonder buitenring en zelfs zonder binnenring op de as te monteren. Dan moeten wel beide loopvlakken – dus de as en het tegenloopvlak, bijvoorbeeld de behuizing – van gehard en geslepen staal zijn. Als aan die voorwaarden voldaan is, heb je aan een naaldlager echter een uiterst compacte oplossing waar je nauwelijks inbouwruimte voor nodig hebt. Sommige naaldlagers zijn slechts enkele millimeters breed.
Houd er wel rekening mee dat naaldlagers zeer weinig tot helemaal geen axiale belasting kunnen verwerken. Als er sprake is van een wisselende of gecombineerde belasting, is een naaldlager daarom niet de juiste optie. Door het lijncontact dat de cilindrische rollichamen hebben met de loopvlakken, zijn naaldlagers echter geschikt voor toepassingen waarbij sprake is van een hoge tot zeer hoge radiale belasting. Radiaal kunnen ze over het algemeen veel zwaarder belast worden dan kogellagers met dezelfde binnendiameter. Een groot deel van ons assortiment aan naaldlagers bestaat uit lagers van de Duitse naaldlagerpionier en het Japanse topmerk .
Kogellagers met relatief lichte ringen en kogels
Omdat de meeste die tegenwoordig gebruikt worden eenrijige zijn, is een kogellager het meest voor de hand liggende alternatief voor een naaldlager als er weinig inbouwruimte is. De kogels lopen bij deze lagers door een groef aan de binnenzijde van de binnenring en de buitenring. Hierdoor kunnen ze naast een vrij hoge radiale belasting ook enige axiale belasting verwerken, maar wel een fractie van de maximale radiale belasting. Een ander groot voordeel is dat het assortiment aan kogellagers zo veelzijdig is. Dat geldt voor de materialen en de afdichtingen, maar zeker ook voor de afmetingen van de lagers.
Laten we naar een voorbeeld kijken. Kogellagers met een binnendiameter van 20 mm worden relatief veel gebruikt. Qua binnendiameter heb je niet veel keuze, omdat die gelijk moet zijn aan de diameter van de as waar het lager op gemonteerd gaat worden. Je hebt echter wel de keuze uit kogellagers met verschillende breedtes en binnendiameters. Die afmetingen zijn voor de beschikbare inbouwruimte veel belangrijker. We nemen alle opties een voor een met je door, van klein naar groot:

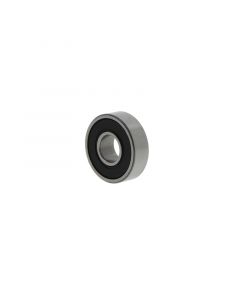

- hebben een buitendiameter van 27 mm en een breedte van 4 mm.

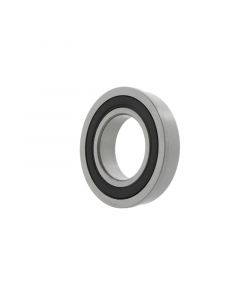

- hebben een buitendiameter van 32 mm en een breedte van 7 mm.

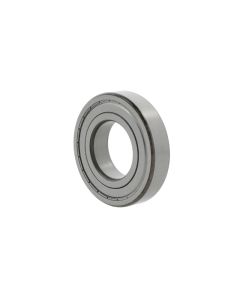

- hebben een buitendiameter van 37 mm en een breedte van 9 mm.

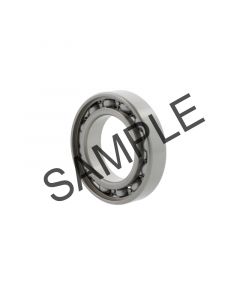

- hebben een buitendiameter van 42 mm en een breedte van 8 mm.
- hebben een buitendiameter van 42 mm en een breedte van 12 mm.
- hebben een buitendiameter van 47 mm en een breedte van 14 mm. Deze lagers behoren tot onze bestverkochte lagers.
- hebben een buitendiameter van 52 mm en een breedte van 15 mm.
Dat betekent niet dat je moeiteloos een lager dat zo klein mogelijk is in het apparaat kunt monteren. Hoe groter de ringen en kogels zijn – en daarmee de buitendiameter en de breedte – des te zwaarder kunnen de lagers worden belast. Tegelijkertijd kunnen grotere kogellagers minder hoge rotatiesnelheden verwerken. Houd dus altijd rekening met de omstandigheden waaraan het lager blootgesteld wordt en zoek daar een passend lager bij uit. Je vindt bij ons kogellagers van internationaal gewaardeerde topmerken, zoals , , en marktleider .
Glijlagers bij lineaire bewegingen

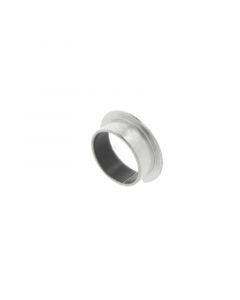

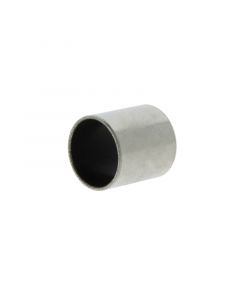

Eigenlijk is er nog een type lagers dat nog minder inbouwruimte in beslag neemt dan naaldlagers en dat zijn . We hebben bijvoorbeeld glijlagers in het assortiment waarvan de buitendiameter slechts 2 mm groter is dan de binnendiameter. Toch hebben we deze lagers niet als eerste genoemd, omdat de beweging die door deze lagers ondersteund wordt heel anders is. Je gebruikt een glijlager namelijk doorgaans niet bij een roterende as. In plaats daarvan glijdt de as lineair door het lager heen. Het kan gebeuren dat de krachten die daarbij optreden worden doorgegeven door kogels, maar een volledig glijdende beweging is ook mogelijk.
Het is wel mogelijk dat de as door een glijlager roteert of oscilleert, maar een lineaire beweging komt het meest voor. Doordat het lager glijdt ontstaat er relatief veel wrijving. Dat lijkt te botsen met de reden waarom je lagers gebruikt, maar door de slimme constructie van een glijlager wordt heel efficiënt gebruikgemaakt van de smeerfilm tussen het lager en de as. Hierbij speelt de materiaalkeuze een grote rol. Er wordt bijvoorbeeld gekozen voor een zacht metaal, zoals babbittmetaal, zodat het smeer er eenvoudig langs kan lopen, of voor sinterbrons, dat smeervet opslaat in zijn poriën, waardoor het lager zichzelf smeert.
