Welk lager bij welke belasting?
Tijdens het gebruik van de machines of apparaten waar ze in zitten kunnen lagers van verschillende kanten belast worden. In welke richting de belasting plaatsvindt – en hoe zwaar de belasting is – is van groot belang bij het bepalen wat juiste lager is. De meeste soorten lagers zijn namelijk voor een specifiek soort belasting gemaakt. We nemen daarom graag met je door welk lager bij welke belasting de beste keuze is.
Radiale belasting
We hebben het over radiale belasting als de belasting haaks op het lager plaatsvindt. De krachten staan hiermee dus loodrecht op de as. Dit is bijvoorbeeld het geval bij elektromotoren, pompen, ventilatoren, tandwielkasten en transportbanden. Vaak is er sprake van radiale belasting als een wiel draait. Het is dan natuurlijk belangrijk dat de lagers bij die druk blijven roteren en niet binnen de kortste keren breken of andere defecten vertonen. Gelukkig is er een breed scala aan dat primair ontworpen is voor het opnemen en verwerken van radiale belastingen. Dat begint al bij de meest gebruikte lagers ter wereld.

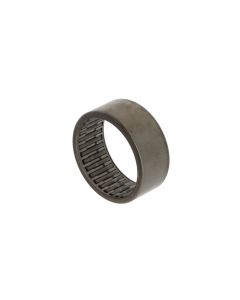

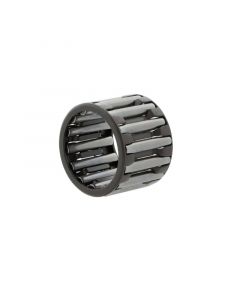

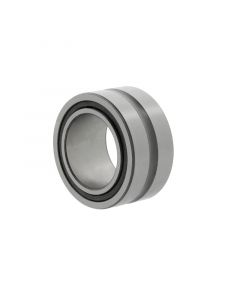

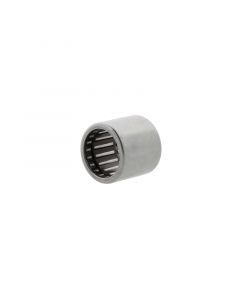

Wie het over een heeft, heeft het meestal over een eenrijig . Deze lagers zijn ideaal voor toepassingen waarbij sprake is van een middelzware tot zware radiale belasting. Dat geldt ook voor , die in tegenstelling tot groefkogellagers uitsluitend radiale krachten kunnen verwerken. Het voordeel is dat naaldlagers door de beperkte diameter van hun rollichamen zeer weinig ruimte in beslag nemen. Heb je met een zware tot zeer zware radiale belasting te maken? Dan raden we aan om voor een eenrijig te kiezen. Houd er wel rekening mee dat zowel naaldlagers als cilinderlagers breder zijn dan kogellagers.
Over het algemeen kan en met cilindrische rollichamen radiaal zwaarder belast worden dan een kogellager. Dit komt doordat de rollichamen van een rollager meer contact maken met de ringen. Door het puntcontact van de kogels zijn kogellagers daarentegen wel geschikt voor gebruik bij hogere rotatiesnelheden. Ook dat speelt dus een rol bij de keuze voor het juiste .
Axiale belasting
Als een lager in de lengterichting van de as belast wordt, hebben we het over axiale belasting. Dit kunnen stotende bewegingen zijn, vandaar ook de term “thrust bearing” (stootlager) in het Engels, maar ook rustigere, meer regelmatige bewegingen in de lengterichting van de as. Dit komt vaak voor bij liften, takelsystemen, kraanarmen, turbines, de steunbalken van bruggen, telescopische stokken en wieloverbrengingssystemen. Lagers die speciaal ontwikkeld zijn voor radiale belastingen kunnen weinig tot geen axiale krachten verwerken en kunnen defecten aan onderdelen of zichzelf dus niet voorkomen. Als er vooral sprake is van axiale belasting, moet je daar voor gebruiken.
zijn in de regel ontworpen om zoveel mogelijk axiale krachten op te nemen. Deze monteer je normaal gesproken aan het einde van een as, zodat axiale belastingen in één richting opgenomen kunnen worden. De constructie van een taatslager lijkt op die van een regulier lager, maar dan een kwartslag gedraaid: er zijn twee ringen die meestal van gelijke grootte zijn – de asschijf en de huisschijf – met daartussen de rollichamen die de krachten doorgeven. Die kunnen kogelvormig of cilindrisch zijn, afhankelijk van het draagvermogen dat je nodig hebt. Tweerijige taatslagers hebben een extra huisschijf voor de tweede rij rollichamen.
Axiale rollagers kunnen in de regel hogere krachten verwerken dan taatslagers met kogels tussen de ringen, maar nemen wel meer ruimte in. Tweerijige taatslagers nemen ook extra ruimte in beslag, maar zijn onmisbaar als een as bijvoorbeeld scheef is komen te staan of licht kromgebogen is. Door de dubbele rij rollichamen kunnen ze deze afwijkingen namelijk compenseren, net zoals een zou doen. Door de dubbele rij rollende elementen wordt ook het axiale draagvermogen groter.
Gecombineerde belasting
In de meeste gevallen zal een lager niet alleen met radiale of axiale krachten te maken krijgen, maar met allebei. Veel lagers kunnen tot op zekere hoogte beide soorten belastingen opnemen. Een eenrijig groefkogellager kan door de groeven waar de kogels aan de binnenkanten van beide ringen doorheen lopen ook enige axiale krachten opvangen, zij het aanzienlijk minder dan radiale krachten. Een gemiddeld groefkogellager kan ongeveer 20 tot 25 procent van zijn maximale radiale belasting aan axiale krachten verwerken. Voor toepassingen waarbij sprake is van radiale en axiale krachten die ongeveer gelijk zijn heb je echter lagers nodig die dat aankunnen.
zijn ontworpen om ongeveer evenveel axiale belasting als radiale belasting op te nemen. Sterker nog: als je een hoekcontactlager zou gebruiken bij een toepassing waarbij alleen sprake is van radiale belasting moet de axiale kracht die het lager genereert gecompenseerd worden. kunnen vaak zelfs nog wat zwaarder belast worden dan hoekcontactlagers, al nemen ze ook wat meer ruimte in beslag. Dat komt doordat de loopbanen conisch zijn en de rollichamen schuin in het lager staan. Hoe groter de hoek is waaronder de rollichamen in het lager staan, des te groter is het axiale draagvermogen van het kegellager.
Houd er wel rekening mee dat hoekcontactlagers en kegellagers axiale belasting in slechts één richting op kunnen nemen. Vaak worden er daarom twee met de ruggen tegen elkaar aan in een constructie gemonteerd. Het resultaat is dat de lagering axiale krachten in beide richtingen kan opnemen. Deze lagers zijn er ook in tweerijige varianten, in het geval van kegellagers zelfs in vierrijige varianten, om het effect van gespiegeld geplaatste lagers na te bootsen. Je kunt ook meerdere lagers parallel plaatsen om het axiale draagvermogen in die richting te vergroten. Onze zijn eveneens speciaal voor gecombineerde belastingen ontworpen.
Lagers voor verschillende belastingen online kopen
In de webshop van Twenty4Bearings vind je lagers voor alle verschillende soorten belastingen van topmerken als , , , , en . De lagers die jij nodig hebt zijn dus ook bij ons te koop. Bestel ze vandaag nog, dan sturen wij ze zo snel mogelijk naar je toe. Weet je niet zeker welk lager het beste past bij de toepassing die jij voor ogen hebt? Neem dan contact op met onze klantenservice. Onze lagerexperts helpen je graag verder.
