Flenslagers en flenslagerblokken
Flenslagers of flenslagerblokken zijn eenvoudig te monteren, omdat ze geleverd worden in een behuizing met schroefgaten. Dat maakt ze bijzonder compact en ideaal voor montage aan vlakke oppervlakken, zoals wanden of vlakke behuizingen.
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 60.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 88
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 12.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 38
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 15.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 21
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 17.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 103
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 20.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 10
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 25.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 121
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 25.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 29
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 30.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 121
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 35.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 27
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 35.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 2
- Fabrikant:
- INA

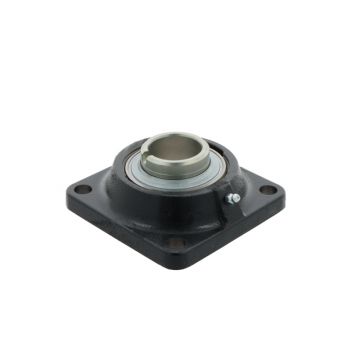

- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 40.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 105
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 45.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 71
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 50.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 1
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 55.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 1
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 60.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 32
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 15.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 24
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 17.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 19
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 20.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 60
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 25.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 2
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 30.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 23
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 35.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 168
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 40.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 45
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 45.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 14
- Fabrikant:
- INA
- Productgroep:
- Flenslagerblokken
- Binnen (mm):
- 60.00 mm
- Buiten (mm):
- 0.00 mm
- Breedte (mm):
- 0.00 mm
- Op voorraad:
- 3
- Fabrikant:
- INA
Wanneer gebruik je een flenslager?
Bij een denken veel mensen aan een dat je op een vlakke ondergrond bevestigt door middel van de schroefgaten die zich aan weerszijden van het lager bevinden. Maar er zijn ook andere soorten behuizingen waarin een lager geïntegreerd kan worden. Een flenslager heeft een platte flens met schroefgaten om het lager heen. Ovale flenslagers met schroefgaten aan beide zijden komen het meest voor, omdat die variant zeer weinig inbouwruimte vereist. Maar er zijn ook driehoekige flenslagers met drie schroefgaten en vierkante flenslagers met schroefgaten in iedere hoek. Over het algemeen betekent meer schroeven een stabielere bevestiging.
Het lager dat in een flenslager zit is in de meeste gevallen een . Omdat de flens in de buitenring geïntegreerd is, kun je het lager bij een onverhoopt defect niet zomaar door een ander groefkogellager vervangen. De buitenring heeft aan één zijde een rand die wat breder is. De flens is overigens niet alleen een handig montagemiddel. Het onderdeel zet het lager als het ware axiaal vast, zodat het niet gaat verschuiven. Het gevolg hiervan is dat het lager zichzelf als het ware centreert. Door de constructie blijft het lager recht staan .
Flenslagers zijn geschikt voor lichte tot middelzware belastingen. Bij zwaardere belastingen is het raadzaam om voor een sterker lagerblok te kiezen, bijvoorbeeld van gietijzer. Flenslagers worden onder meer gebruikt als ondersteuning voor wielen en assen in lineaire geleidingen, de rotors in ventilatoren, pompen en elektromotoren of de leidingschroeven, assen en katrollen in 3D-printers en CNC-machines. Bij sterke trillingen, wisselende belastingen of het risico op thermische uitzetting voorkomt de flens van een flenslager dat het lager verschuift. Verder helpt de flens met de uitlijning ten opzichte van de behuizing door als referentievlak te fungeren.
Welk type flenslager heb je nodig?
Wat precies het juiste type flenslager is, is afhankelijk van verschillende factoren. Dat begint bij het lager zelf. De binnendiameter van het lager moet gelijk zijn aan de diameter van de as om langdurige optimale ondersteuning en krachtoverdracht te kunnen garanderen. Afhankelijk van welk type flenslager je gebruikt is de binnendiameter op twee verschillende manieren uit het serienummer te achterhalen. Laten we daarom kijken naar welke soorten flenslagers er bestaan en hoe in hun serienummers te lezen is hoe groot de boring in het lager is. Dit zijn de meest gebruikte types flenslagers:
- FYTB flenslagers: FYTB lagers zijn ovale flenslagers met twee schroefgaten: aan beide zijkanten van het lager één. Alle FYTB lagers zijn . Er staan twee cijfers achter FYTB die de binnendiameter in millimeters aangeven. Een FYTB40 lager heeft dus een boring met een diameter van 40 mm.
- UCFL flenslagers: UCFL lagers zijn ook ovale flenslagers met twee schroefgaten. Ze zijn dus onderling inwisselbaar te gebruiken. UCFL is de codering die bij en gehanteerd worden. Bij UCFL flenslagers zijn de laatste twee cijfers de binnendiameter in millimeters gedeeld door vijf. Een UCFL204 lager heeft dus een binnendiameter van 20 mm.
- FY flenslagers: FY flenslagers zijn SKF die in een vierkante flens zitten met schroefgaten in iedere hoek. Ze kunnen daarom hogere belastingen en trillingen aan dan FYTB lagers. Bovendien kun je ze steviger bevestigen. De serienummers volgen dezelfde logica als FYTB flenslagers. De binnendiameter van een FY40 lager is dus 40 mm.
- UCF flenslagers: UCF lagers zijn eveneens vierkante flenslagers met schroefgaten in alle hoeken, maar dan van NSK of NTN. Als gevolg daarvan wordt voor de afmetingen dezelfde logica gehanteerd als bij UCFL lagers. Bij een UCF214 lager bedraagt de binnendiameter dus 70 mm.
Waar let je verder op bij flenslagers?
Ook de achtervoegsels achter de serienummers geven belangrijke informatie over de eigenschappen die flenslagers hebben. Zo hebben veel gangbare flenslagers een stelschroef, te herkennen aan het achtervoegsel TF. Hiermee kun je het lager eenvoudig monteren en demonteren. Bovendien biedt een stelschroef een sterke borging en de flexibiliteit om het lager na montage precies uit te lijnen of te verstellen, zonder dat je daar spiebanen of borgringen voor nodig hebt.
Andere veelgebruikte flenslagers hebben een excentreerring die in de verlengde binnenring van het lager grijpt. Het grootste voordeel hiervan is dat het lager snel en zonder speciaal gereedschap zeer vast op de as te klemmen is. Lagers met deze optie zijn te herkennen aan het achtervoegsel FM achter het serienummer. WF staat dan weer voor een flenslager met een spanring. Deze lagers zijn snel te monteren en zorgen zonder asbewerkingen voor betrouwbare axiale fixatie.
Om het onderhoud te vergemakkelijken zijn sommige flenslagers uitgerust met smeergroeven of smeergaten. Deze lagers herken je aan het achtervoegsel D1. W3 of W33 is een ietwat verouderde aanduiding voor deze smeergaten, maar wel een die soms nog voorkomt.
Flenslagers online kopen
De flenslagers die in de hedendaagse industrie het meest gebruikt worden, houden we bij Twenty4Bearings standaard op voorraad en kunnen we dus heel snel verzenden. Dat geldt overigens ook voor alle andere in ons assortiment. Dankzij onze service hoeft je productie bij een defect dus niet onnodig lang stil te staan.
