Wanneer gebruik je een lagerblok?
Een lagerblok of lagerhuis is een behuizing waar je een kogellager of rollager in kunt plaatsen. Meestal is die behuizing van gietijzer, RVS, kunststof of plaatstaal. In ons assortiment vind je verschillende lagerblokken die compleet met geïntegreerd lager geleverd worden, maar ook lagerhuizen waar je zelf een passend lager in kunt plaatsen. Vaak gaat het dan om een groefkogellager, maar je kunt bijvoorbeeld ook een lagerblok combineren met een rollager. Maar wanneer gebruik je een lagerblok? En waar let je op als je er een nodig hebt? We leggen het uit.
Waarvoor dient een lagerblok?

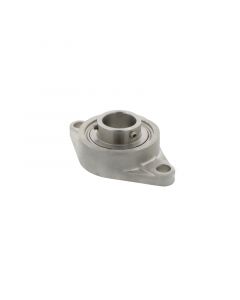

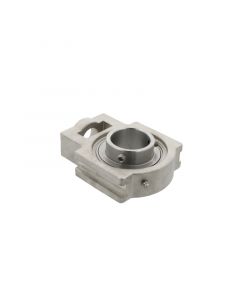

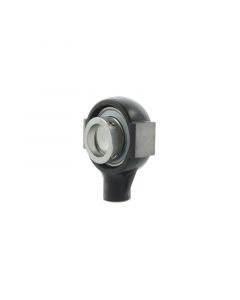

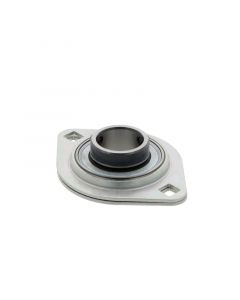

Lagerblokken dienen simpel gezegd om de as te ondersteunen. De behuizing wordt aan een oppervlak vastgeschroefd, waardoor het de as op zijn plek kan houden. Hierbij neemt een het axiale en radiale koppel op dat door de as gegenereerd wordt. Natuurlijk is daar wel een oppervlak bij nodig waar het lagerblok stabiel op gemonteerd kan worden. Daarom zijn lagerblokken in veel verschillende vormen verkrijgbaar. Staande lagerblokken worden veel gebruikt. Deze zijn aan een vlakke ondergrond vast te schroeven. Maar er zijn ook flenslagerblokken met schroefgaten op twee, drie of vier plekken rond het lager en spanlagerblokken met schroefdraad onder het lager.
Zelfs als een as niet perfect uitgelijnd is, kun je gebruikmaken van een lagerblok. Veel lagerhuizen hebben namelijk een bolvormig loopvlak, waardoor de buitenring van het lager zichzelf in beperkte mate kan instellen naar de binnenring waar de as doorheen loopt. Zo kun je kleine afwijkingen compenseren die kunnen ontstaan door een onnauwkeurige montage, buigschade aan de as of het uitzetten en inkrimpen door temperatuurverschillen. In de meeste gevallen wordt zo’n behuizing gecombineerd met een zelfinstellend lager, zoals een of een . Deze kunnen uitlijnfouten van 1° tot 3° compenseren door mee te bewegen met de as.
In de regel is de behuizing van een lagerblok een zeer sterke constructie. Het kan hierdoor voorkomen dat het lagerhuis nog prima te gebruiken is op het moment dat het lager versleten is. In dat geval kun je vaak de behuizing eenvoudig openschroeven en het versleten lager door een nieuw exemplaar vervangen. Wel is er in de constructie rekening gehouden met de levensduur van zowel het lager als de behuizing. houden vuil uit de constructie, zodat langdurige goede prestaties gegarandeerd zijn. Veel behuizingen hebben een smeerboring om het onderhoud zo eenvoudig mogelijk te maken.
Wat zijn de voordelen van een lagerblok?
Het belangrijkste voordeel van een lagerblok ten opzichte van een los lager is de stabiliteit. Doordat de behuizing als een stevige ondersteuning dient, zit het lager dankzij het lagerblok stabiel in de machine of het apparaat. Verder is een betrouwbare geleiding van de as verzekerd als het lagerblok op de juiste manier gemonteerd is. Bovendien is juist die montage zo eenvoudig bij een lagerblok. Het is in feite een kant-en-klaar lager met een stevige behuizing die je eigenlijk alleen nog maar op of aan de constructie hoeft te schroeven, wat veel makkelijker is dan een lager nauwkeurig persen.
De gemakkelijke montage en de verhoogde stabiliteit van de behuizing gaan nooit ten koste van het lager. Zoals gezegd is het vrij gebruikelijk dat het lager in een een lagerblok een eenrijig is. Als je dat type lager met een lagerhuis combineert, kun je er nog steeds van op aan dat het lager flinke radiale belastingen kan verwerken, plus zo’n 20 tot 25 van het maximum daarvan aan axiale belasting. Maar een lagerhuis biedt ook de flexibiliteit om een ander soort lager in de behuizing te plaatsen als dat beter bij de omstandigheden past.
Welk type lagerblok heb je nodig?

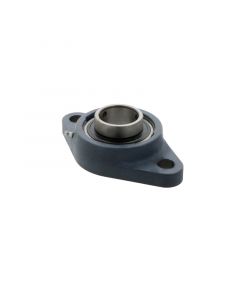

Lagerblokken zijn verkrijgbaar in verschillende materialen. Welke daarvan de beste keuze is voor jouw toepassing is voor een groot deel afhankelijk van de omgeving waarin het lager toegepast wordt. De standaard in de meeste industrieën is een gietijzeren lagerblok met een rubberen afdichting. Als je een lagerblok wilt installeren in een omgeving met veel stofvorming of ander vuil, hoef je echter niet direct voor een lagerblok in een ander materiaal te kiezen, maar dan is het wel zaak om een lagerhuis met een meervoudige afdichting te kiezen. Deze houden het vuil beter uit en smeermiddelen juist in het lager.

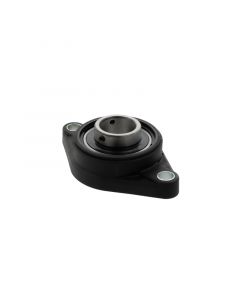

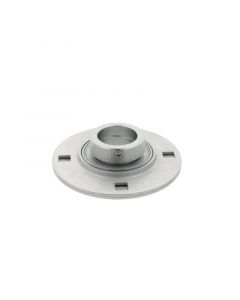

Een RVS lagerblok is beter corrosiebestendig en kan beter tegen chemische schoonmaakmiddelen. In een omgeving met hoge hygiëne-eisen is het dus aan te raden om voor een RVS lagerblok met speciaal voor de voedingsmiddelenindustrie ontwikkelde afdichtingen te kiezen. Ook kunststof lagerblokken met speciale thermoplast behuizingen zijn geschikt voor de voedingsmiddelenindustrie, verpakkingsmachines en vochtige omgevingen, maar die zijn wel minder zwaar te belasten. Plaatstalen lagerblokken zijn minder sterk en corrosiebestendig dan andere opties, maar ze kosten wel minder. Voor een toepassing waarbij zowel de lager als de behuizing niet te zwaar belast wordt is een plaatstalen lagerhuis een voordelige, betrouwbare optie.
Fabrikanten als , , , , , en bieden lagerblokken aan in al deze materialen. Van veel van deze merken vind je in ons assortiment lagerblokken die aan de strikte eisen in verschillende industrietakken voldoen.
Wanneer gebruik je beter geen lagerblokken?
Hoe stabiel een lagerblok ook is, de behuizing vraagt wel om flink wat extra inbouwruimte. In een constructie waarin weinig ruimte overblijft, bijvoorbeeld omdat de onderdelen dicht op elkaar zitten, is een lagerblok daarom niet de beste oplossing. Je kunt hierbij denken aan motoren, tandwielkasten of een precisietoepassing waarbij vereist is dat je de lagers direct in de machineconstructie integreert. Verder bieden losse lagers – mits natuurlijk correct gemonteerd – over het algemeen een hogere mate van precisie dan exemplaren in een behuizing. Een los lager kan normaal gesproken ook een hogere rotatiesnelheid aan dan een lagerblok met een lager in dezelfde afmetingen.
Het juiste lagerblok online bestellen
Past de stabiliteit en het montagegemak van een lagerblok met een geïntegreerd lager het beste bij de toepassing waar je een lager voor zoekt? Bij Twenty4Bearings vind je een ruim assortiment aan hoogwaardige lagerblokken van topmerken met een uitstekende reputatie. De meest gangbare hiervan houden we altijd op voorraad, zodat we ze direct kunnen versturen als je ze bij ons bestelt.
